Schneider Electric A9 °F94201 Ic60l Disjoncteur, Acti9, courbure C, 2P, hauteur 85 mm x 36 mm de largeur x

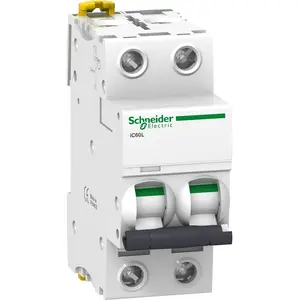

L'Acti9 iC60L 2P 1A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9 mm, il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation aisée grâce à ses obturateurs IP20B rapides et ergonomiques. Spécifications techniques Fréquence du réseau : 50/60 Hz Tension assignée d'emploi : 220...240 V CA, 400 V CA, 380...415 V CA, 440 V CA, 12...133 V CA, 72...125 V CC Déclenchement magnétique : 8 x In +/- 20 % Pouvoir assigné de coupure de service en court-circuit : 100 kA (100 %) pour 220...240 V CA, 70 kA (100 %) pour 380...415 V CA, 100 kA (100 %) pour 440 V CA, 20 kA (100 %) pour 72...125 V CC Tension d'isolement : 500 V CA Tension assignée de tenue aux chocs : 6 kV Coupure pleinement apparente : Oui Type de commande : Par maneton Signalisétion locale : Signalisétion de déclenchement Mode d'installation : Fixe Support de montage : Rail DIN Hauteur : 85 mm Largeur : 36 mm Profondeur : 78,5 mm Poids du produit : 0,25 kg Couleur : Blanc Endurance mécanique : 20 000 cycles Endurance électrique : 10 000 cycles Type de raccordement : Terminal simple (haut ou bas) 1...25 mm² rigide, 1...16 mm² souple Longueur de dénudage des fils : 14 mm Couple de serrage : 2 N.m Protection différentielle : Bloc séparé Code de compatibilité : IC60 Segment de marché : Résidentiel, Petit commerce Compatibilité et accessoires Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes Capteurs d'énergie Power Tag compatibles En-tête / Fabricant=Schneider;Type de Produit=Disjoncteur;Origine_import=TagMSClubR;Titre=Schneider Electric - Acti9, Ic60l Disjoncteur 2p 1a Courbe C

Disjoncteur Acti 9 iC60L, 15kA (IEC/EN 60898-1), 100kA (IEC/EN 60947-2). 2 pôles, courant nominal 1A, caractéristique C, tension de service (Ue) 380-415V AC, tension d'isolement (Ui) 500V AC. Bornier double pour câbles et rail de connexion sur le dessus et le dessous de l'appareil. Commutation à saut pour un fonctionnement à faible usure des contacts. Capot d'isolement mobile. Actionnement de l'élément de fixation sur rail DIN à l'avant de l'appareil pour un montage sans outil et un accès facile pour l'utilisateur. Indicateur de défaut mécanique à l'avant (VisiTrip) pour signaler les déclenchements dus à une surcharge ou un court-circuit. Indication de contact sécurisée (VisiSafe) du disjoncteur, avec affichage vert garantissant l'absence de tension sur le côté de sortie. Bornes IP20, capot d'isolement mobile. Bornier simple pour connexion par le haut ou par le bas. Retrait facile de l'appareil individuel en cas de rail de phase installé, grâce à l'élément de fixation accessible à l'avant. Compatible avec les disjoncteurs différentiels de la série Acti 9 iID ainsi qu'avec le bloc différentiel Vigi iC60. Modules auxiliaires supplémentaires (en option) - affichage de la position de commutation, déclenchement de défaut, déclencheur de courant de travail, déclencheur de sous-tension, déclencheur de surtension. Teinte RAL 9003. Le disjoncteur iC60L respecte les normes suivantes : IEC/EN 60898-1 (jusqu'à 40A) et IEC/EN 60947-2. De plus, cette série est certifiée VDE.
