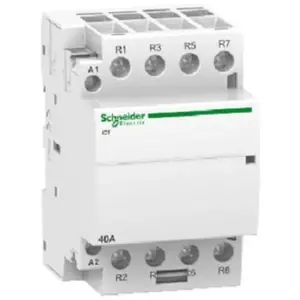

Contacteur ACTI9 ICT 4P 50Hz 40A 4NF - SCHNEIDER ELECTRIC - A9C20847

Domaine : Acti 9 Série : iCT Tension de bobine : 220 – 240 V AC Courant nominal de contact : 40 A Tension nominale de contact : 400 V AC Nombre et position des contacts : 4 pôles Configuration des contacts : 4 ouvreurs Puissance : 2,1 W Type de connexion : fixation par vis Longueur : 54 mm Largeur : 85 mm Température de fonctionnement min. : -5 °C Les relais de protection Acti 9 iCT de Schneider Electric permettent la commutation de puissance dans des charges monophasées à 3 phases. Les relais de la série TeSys GC sont sûrs, faciles à utiliser et simples à installer. Ces appareils, avec leurs dimensions compactes, conviennent à une large gamme d'applications. Caractéristiques et avantages : - Contacts auxiliaires intégrés pour des possibilités de commutation supplémentaires - Connexions à vis : bornes sécurisées IP20 avec marquage des bornes nord-américain et international - Montage sur panneau avec vis ou sur rail DIN possible - Fonction relais d'impulsion - Fonction jour/nuit - Isolation de classe 2 : sécurité continue pour l'opérateur et les tiers Quelle est la différence entre AC-7a et AC-7b lors du choix d'un relais iCT ? Ces catégories d'utilisation déterminent quelle charge les relais peuvent commuter : - AC-7a est destiné aux charges légèrement inductives pour les appareils ménagers tels que les mélangeurs et les mixeurs - AC-7b est destiné aux charges moteur pour les appareils ménagers tels que les ventilateurs et les aspirateurs centraux Des entretoises doivent-elles être montées entre les relais de la série iCT ? Lorsque plusieurs relais sont montés sur un rail DIN, des entretoises doivent être utilisées après chaque deuxième relais. La raison en est qu'avec plusieurs relais côte à côte, il peut y avoir un développement de chaleur très élevé, ce qui pourrait faire dépasser la température de fonctionnement des appareils. Les bobines elles-mêmes sont conçues à 100 % pour pouvoir être allumées 24 heures sur 24, et la chaleur doit être dissipée, d'où la néces...

Schneider A9C20847 - Acti9 - iCT contacteur 40A 4NF 230-240VCA 50Hz - Caractéristiques principales : Application du contacteur : Allumage-chauffage-moteur - Gamme de produits : ICT - Type de produit ou de composant : Contacteur - Nom abrégé d'appareil : ICT - Description des pôles : 4P - Composition des pôles : 4 ''O'' - Type de réseau : AC - Catégorie d'emploi : AC-1 conformément à EN 60947-4-1 / AC-3 conformément à EN 60947-4-1 / AC-5A conformément à EN 60947-4-1 / AC-5B conformément à EN 60947-4-1 / AC-7A conformément à EN 61095 / AC-7A conformément à IEC 1095 / AC-7B conformément à EN 61095 / AC-7B conformément à IEC 1095 - Type de commande : Contrôle à distance - Tension circuit de commande : 220...240 V AC 50 Hz. Caractéristiques complémentaires : [ie] courant assigné d'emploi : 40 A AC-7A / 15 A AC-7B - Fréquence du réseau : 50/60 Hz - [ue] tension assignée d'emploi : 400 V AC 50 Hz - Puissance maximum : 10.4 kW 400 V AC - [ui] tension assignée d'isolement : 500 V AC 50/60 Hz - [uimp] tension assignéede tenue aux chocs : 4 kV - Type de signal de commande : Maintenu - Fréquence de commutation : 100 commutations/jour - Signalisation locale : Indicateur d'action - Consommation moyenne au maintien en va : 6.5 VA - Consommation moyenne à l'appel en va : 53 VA - Mode d'installation : Encliquetable - Support de montage : Rail DIN symétrique 35 mm - Pas de 9 mm : 6 - Hauteur : 85 mm - Largeur : 54 mm - Profondeur : 60 mm - Couleur : Blanc - Durée de vie électrique : 200000 cycle AC 50/60 Hz conformément à EN 61095 / 200000 cycle AC 50/60 Hz conformément à IEC 1095 - Mode de raccordement : Control circuit : 2 tunnel type terminals 2.5 mm² for flexible cable(s) / Télécommande : 2 bornes type tunnel 1.5 mm² pour rigide câble(s) / Power circuit : 2 tunnel type terminals 10 mm² for flexible cable(s) / Power circuit : 1 tunnel type terminals 25 mm² for rigid cable(s) - Couple de serrage : Télécommande : 0.8 N.m / Circuit d...
